带你认识真空吸盘的工作原理！

一、真空吸盘

真空吸盘是工件和真空系统之间的连接部件。 所选真空吸盘的特性对整个真空系统的功能有基本影响。

二、真空吸盘的基本原理

1.工件如何安装在真空吸盘上的？

与真空系统的环境相比，吸盘和工件之间存在一个低压区域（真空）。

由于压力差，工件被反压在吸盘上。

Δp= p1 – p2；

作用力与压力差和有效面积成正比， F ~ Δp      F ~ A   à F = Δp x A。

2.真空吸盘的重要特征

内部容积：真空吸盘的内部容积被抽空，直接影响抽气时间；

曲率半径：吸盘可拾取的工件半径；

宽密封唇的行程：是指吸盘吸尘后的压缩距离。 它直接影响宽密封唇的相对运动；

吸盘的行程：吸盘时的提升效果。

二，真空吸盘的分类

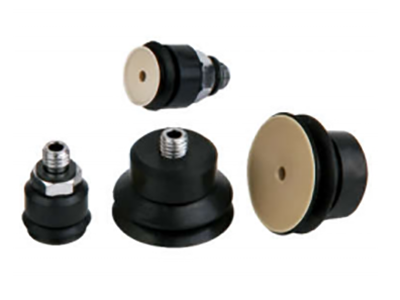

常用的真空吸盘包括扁平吸盘，波纹吸盘，椭圆形吸盘

1.扁平吸盘的性能：定位精度高； 设计紧凑，内部体积小，可较大程度地缩短抓取时间； 获得较高的侧向力； 在工件的平面上，宽密封唇具有密封特性； 取工件时，稳定性好； 大直径吸盘的嵌入式结构可实现高吸力（例如：碟形结构的吸盘）； 底部支撑； 有效的大吸盘直径； 各种吸盘材料。 变频吸盘的典型应用领域：搬运表面平坦或略有粗糙的扁平或碟形工件，例如金属板，纸箱，玻璃板，塑料部件和木板。

2.波纹吸盘的特性：1.5倍，2.5倍和3.5倍； 对不平坦表面具有良好的适应性； 抓工件时起提升作用； 不同高度的补偿； 轻轻抓住易碎的工件; 软底波纹； 手柄硬度高，吸盘上部波纹高； 柔软且适应性强的锥形密封唇； 底部支撑； 吸盘材料种类很多。 波纹吸盘的典型应用领域：处理碟形不平整的工件，例如：汽车金属板，纸箱，塑料零件，铝箔/热塑性包装产品以及电子零件。

3.椭圆吸盘的性能：吸盘的使用； 适用于长凸形工件； 真空吸盘，硬度更高； 体积小，吸力大； 常见于扁平和波纹吸盘； 多种吸盘材料； 嵌入式结构高抓地力（光盘吸盘）。 椭圆形吸盘的典型应用领域：处理具有较小抓紧表面的窄而长的工件：例如管件，几何工件，木条，窗框，纸箱，锡箔纸/热塑性包装产品。
