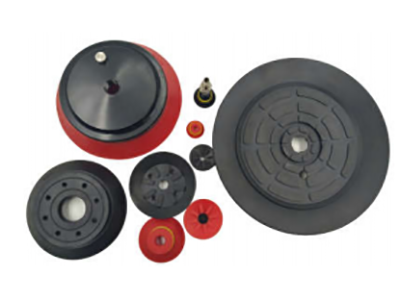

真空吸盘是常见的真空泵应用,例如在真空处理和CNC加工中心中。 主要原理是使用真空泵抽空吸盘,以产生压差来固定各种工件。 因此,在真空泵的真空抽吸应用中,您如何知道真空吸盘会产生多少抽吸力?
真空吸附力的估算主要基于压力公式,即:F = PS。 在真空吸附应用中,将稍微调整计算方法,如下所示:
F≈(101-P)×S吸盘面积×10-2
公式中,F为真空吸盘产生的理论吸附力,单位为千克力(Kgf); P是真空泵应用中达到的真空度,单位为千帕斯卡(KPa); 101是标准大气压值,因此在某些特殊海拔区域需要根据情况进行调整; S吸盘面积:是真空吸盘的有效面积,单位为平方厘米(cm2)。
例如,通过真空泵,真空吸盘可以达到10kPa的真空度,那么它与大气压之间的压力差为101-10 = 91kPa。此时,真空吸盘的有效面积为10平方厘米,因此此时的吸附力为91×10×0.01,这意味着真空吸盘理论上可以达到约9.1Kgf的吸附力。
还必须知道,这种估算方法忽略了真空泵流量对维持真空度和吸附力的影响。在实际使用中,真空吸附力的大小仍与其流量有关。 由于粗糙的低真空气体系统无法完全密封,因此始终存在泄漏。在这种情况下,真空泵的流量越大,泄漏的比例越小,并且越有利于保持吸附真空系统的真空度,从而获得更大的吸附力。同时,较大的流量也可以实现更快的真空吸附反应时间。
例如,如果两个泵的极限真空度相同,则A真空泵的流量为1 L / min,B真空泵的流量为20 L / min。 首先,两个真空泵之间的抽速差异很大,因此它们达到预定真空所需的时间不同。 同时,在0.1 L / min的泄漏量的情况下,由于0.1 L / min的泄漏量太大,A真空泵的真空度将大大降低。 但是对于B真空泵来说,相同的泄漏并不多,并且仍然可以保持较高的真空度。 因此,尽管两者的极限真空度相同,但实际上,大流量真空泵产生的吸附力更大且更快。
